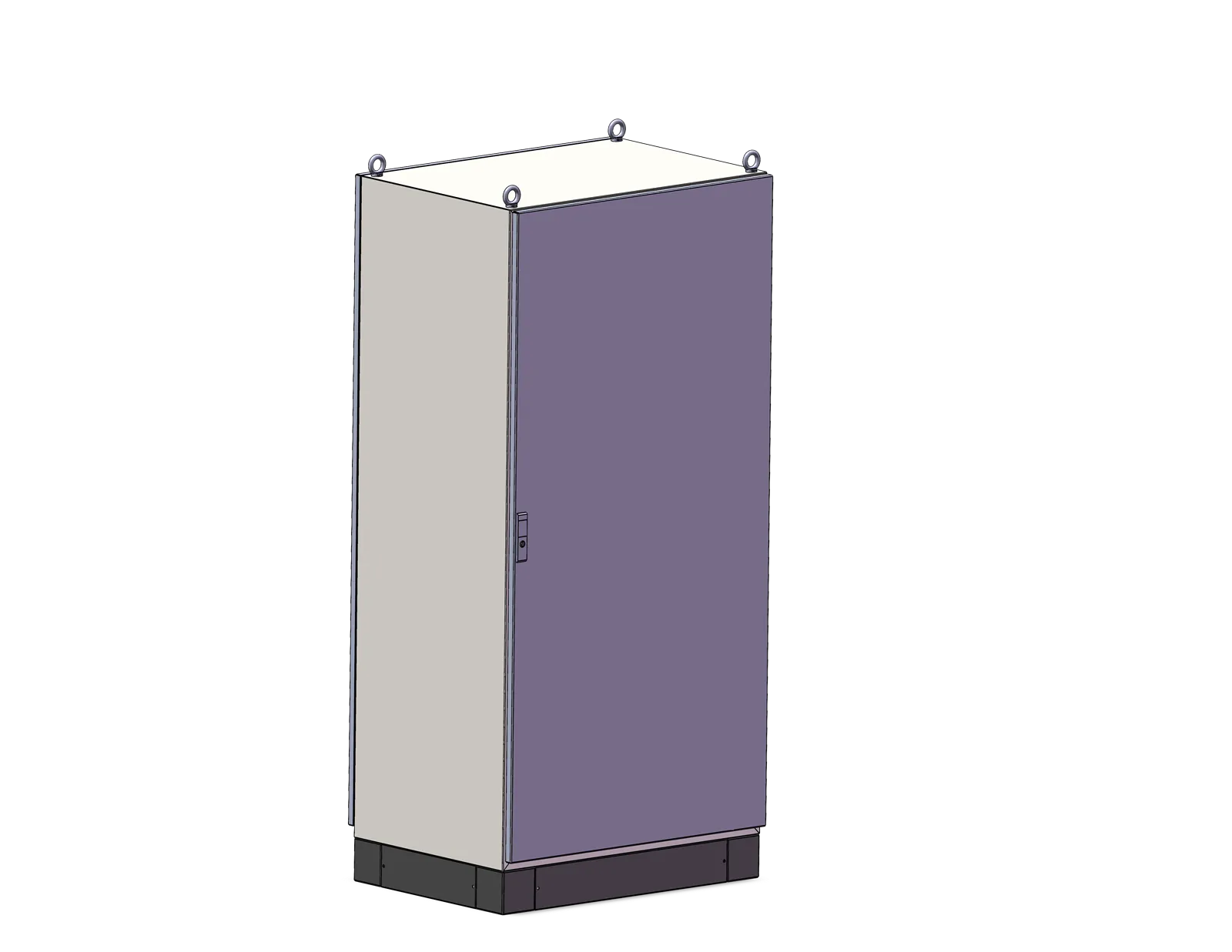

Gabinete eléctrico independiente de acero inoxidable

Diseño Estructural



• El gabinete eléctrico independiente de acero inoxidable utiliza una estructura de gabinete montada en el piso-diseñada para soportar grandes conjuntos eléctricos, como sistemas PLC, unidades de distribución de energía y paneles de control industrial. El cuerpo del gabinete está formado como una estructura rígida tipo caja-, generalmente con paneles laterales reforzados y un marco de base estable para soportar la carga vertical y el peso interno del equipo durante la operación.

• Una placa de montaje interna extraíble está configurada dentro del gabinete para soportar la instalación de componentes eléctricos, el diseño del cableado y el acceso de mantenimiento. Dependiendo de los requisitos del proyecto, el gabinete se puede diseñar con acceso de puerta simple-o puerta doble-, estructuras de partición interna y aberturas de entrada de cables inferiores para respaldar la integración del sistema y los requisitos de enrutamiento de instalación.

Sistema de control de calidad





• Inspección de material entrante y en-proceso

Las láminas de acero inoxidable (como 304 o 316, según la configuración) se verifican antes de la producción para determinar el grado del material, la consistencia del espesor y la condición de la superficie. Durante la fabricación, se monitorean los procesos de corte por láser, plegado CNC y soldadura para controlar la precisión dimensional y la alineación estructural. Se verifican las costuras de soldadura y la geometría del marco del gabinete para garantizar la estabilidad de carga-y la estructura de ensamblaje correcta.

• Montaje final e inspección previa-al envío

Antes del envío, cada gabinete se inspecciona para determinar el ajuste de apertura y cierre de la puerta, la posición de la placa de montaje, la condición del acabado de la superficie y la tolerancia dimensional general. Dependiendo de los requisitos del proyecto, se pueden aplicar controles adicionales, como la alineación de la entrada de cables y la verificación del diseño interno, para aplicaciones OEM o de integración de sistemas.





Preguntas frecuentes

¿Para qué tipo de sistemas eléctricos está diseñado este gabinete?

Está diseñado para la instalación{0}}montaje en el piso de sistemas eléctricos industriales, como paneles de control PLC, unidades de distribución de energía, sistemas VFD y conjuntos de equipos de automatización.

¿Cuál es la diferencia entre gabinetes-montados en la pared y-independientes?

Los gabinetes independientes-utilizan una estructura de gabinete-apoyada en el piso diseñada para ensamblajes eléctricos más grandes y pesados, mientras que los gabinetes montados en la pared-generalmente se usan para sistemas de control más pequeños con requisitos de espacio limitados.

¿Se puede diseñar el diseño interno basándose en planos eléctricos?

Sí. Las placas de montaje internas, las posiciones del riel DIN, el espacio para el enrutamiento de cables y las estructuras de partición se pueden fabricar de acuerdo con los esquemas eléctricos o los dibujos de diseño del cliente.

¿Puede el gabinete soportar componentes internos pesados?

La estructura del gabinete generalmente está diseñada con paneles reforzados o soporte de marco para transportar equipos eléctricos internos. La capacidad de carga depende del tamaño del gabinete, el diseño de la estructura y la configuración de montaje.

Etiqueta: Gabinete eléctrico independiente de acero inoxidable, China, fabricantes, proveedores, fábrica, personalizado, venta al por mayor
